Le logiciel SCS (Sitia Control System) permet de piloter et d’acquérir en temps réel de manière indépendante ou synchronisée jusqu’à 16 actionneurs. Il est basé sur les technologies Ethercat et Beckhoff.
Il permet de :
- Piloter des essais simples ou multiaxiaux complexes
- Réaliser des tests d’endurance ou de caractérisation
- Lancer plusieurs essais différents indépendamment
- Créer tout type de procédures d’essai

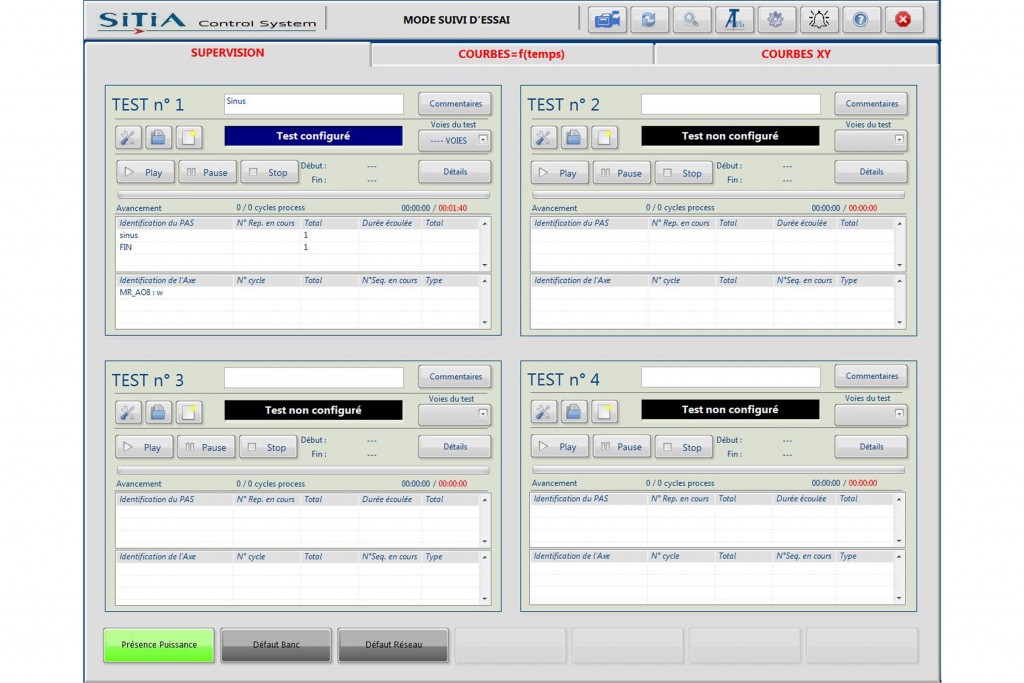

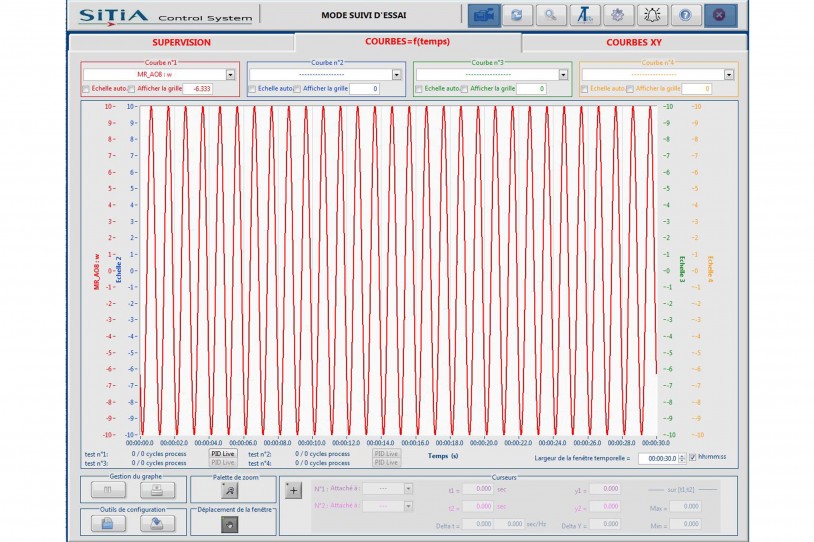

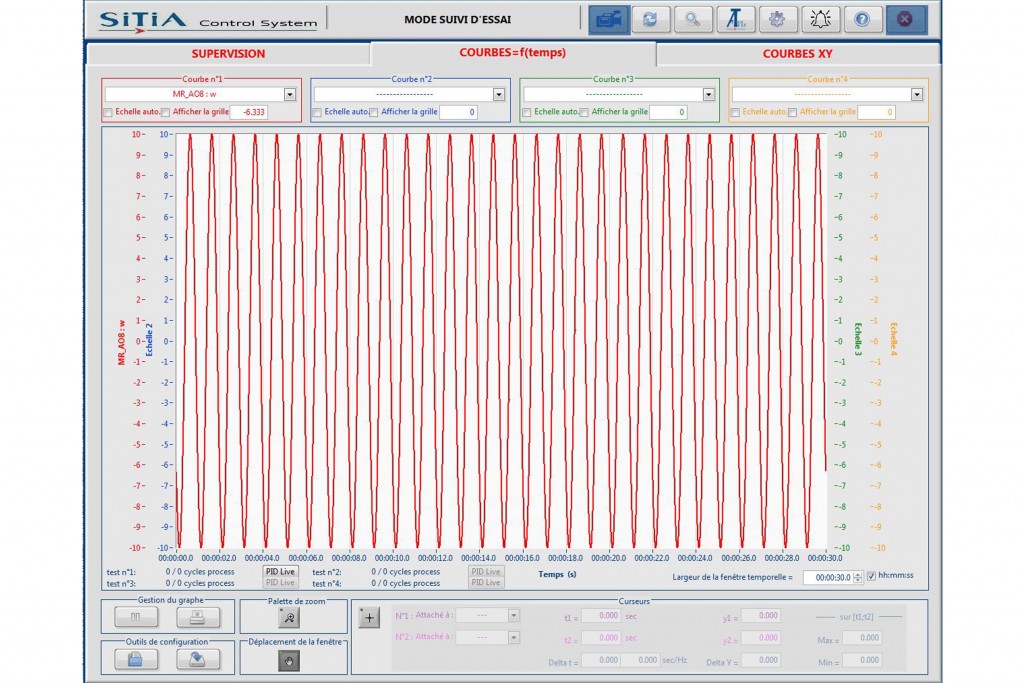

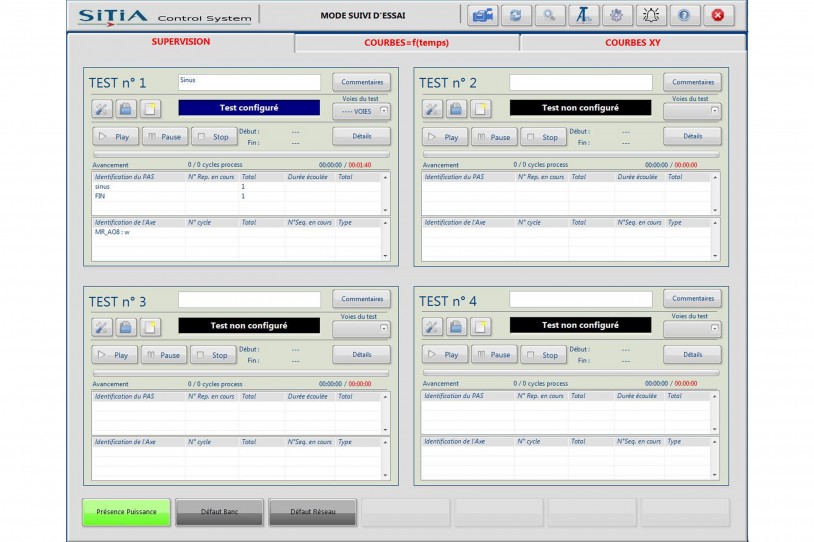

- Faire le suivi du test avec détections de seuils automatiques
- Etalonner les voies de mesure (gain, offset)
CONFIGURATIONS

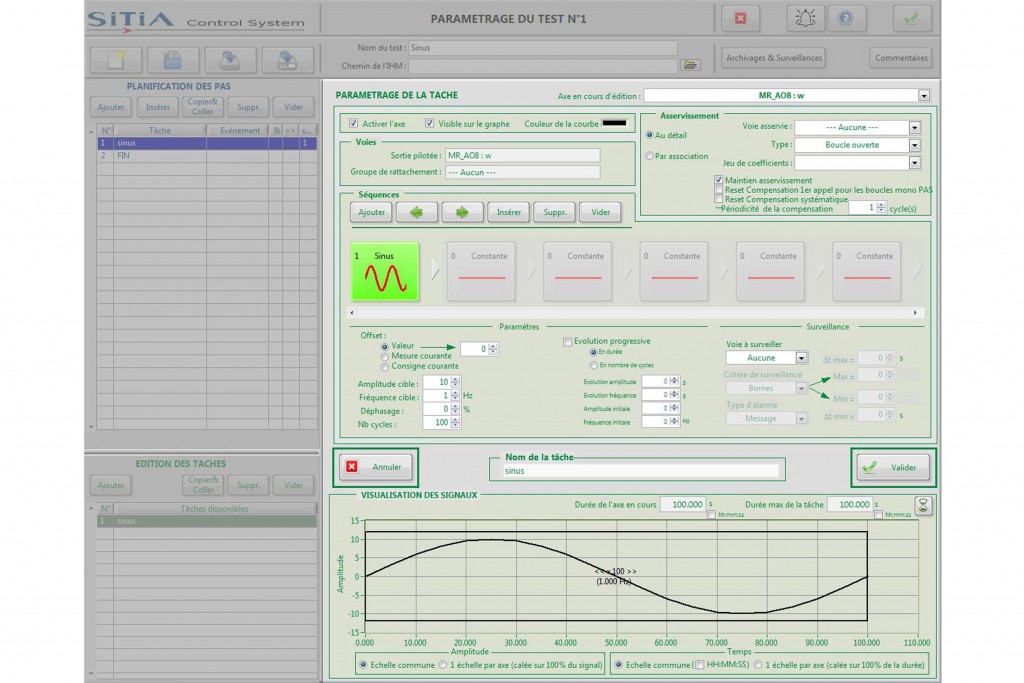

L’opérateur paramètre chaque essai en choisissant :
- Le type d’essai (tir, périodique, séquentiel, événementiel)
- Les axes utilisés
- La forme du signal (cycle élémentaire) : sinus, demi-sinus, triangle, carré, aléatoire, fichiers points, constante
- La voie d’asservissement (choix parmi les capteurs disponibles)
- L’enchaînement des cycles élémentaires : nombre de pas, de boucles et de séquences, durée
- Pour chaque axe, l’opérateur peut déterminer des seuils de détection de défaut
- Sauvegarde de l’essai créé et archivage des données (ASCII)
PILOTAGE ET CONTROLE D’AXES TEMPS REEL
Système de régulation numérique avec noyau temps réel :
- Commutations du signal ou du type d’asservissement « à la volée »
- Modification des paramètres de régulation en cours d’essai
- Algorithme de régulation pour process linéaire et non linéaire
- Algorithme de compensation signaux crêtes-crêtes et phases pour signaux périodiques et contrôle des signaux aléatoires
OPTION
- Télécommande de réglage au plus près des actionneurs
